Repositionnement et configurations possibles
Courtes distances
- Si le dessin est vide, les mesures peuvent être effectuées immédiatement
- Recherche, reconnaissance et mesure automatiques des points de contrôle

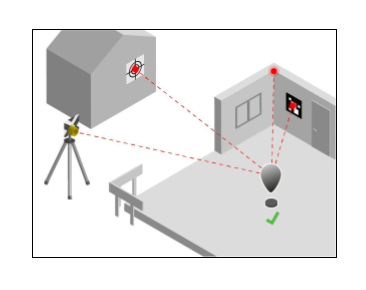

Longues distances
- Flux de travail manuel avec points de contrôle pris en charge tels que : prismes, bandes réfléchissantes, vTargets ou objets comme les coins
Toutes distances
- Mesurez simplement deux points sur deux murs pour une configuration 2D
- Définissez la hauteur pour le 3D avec un point de contrôle en hauteur
Réaliser un repositionnement précis
Placez l’instrument au centre de votre zone de travail
Utilisez des points de contrôle autour de l’instrument
Repositionnement basé sur des points connus
Positionnez l’instrument en vous appuyant sur un point de contrôle, un point régulier ou un sommet du dessin. Cette méthode est compatible avec tous les instruments.
Les bonnes pratiques :
- Utilisez des cibles réparties autour de l’instrument
- Il est recommandé d’utiliser au moins 3 points
Configuration :
- Sélectionnez un point dans le dessin
- Sélectionnez le type de cible
- Visez et mesurez le point sélectionné dans la réalité
- Répétez pour tous les points nécessaires
- Passez en revue la qualité de la configuration et validez
Repositionnement basé sur les murs et lignes de repère
Positionnez l’instrument en vous basant sur deux murs ou lignes de repère, une solution idéale en l’absence de données de contrôle. Cette méthode permet de calculer uniquement la position 2D, avec la possibilité d’ajouter une hauteur, et ne présente aucune limitation de distance.
Les bonnes pratiques :
- Les lignes sélectionnées doivent se croiser
- La distance entre les mesures doit être aussi grande que possible
- Deux points peuvent être mesurés sur chaque mur ou ligne de repère
Configuration :
- Mesurez 2 points n’importe où sur le mur ou la ligne de repère
- Répétez l’opération pour une deuxième ligne
- Ajoutez une hauteur (optionnel)
- Sélectionnez la ligne dans le dessin
- Sélectionnez l’une des deux solutions proposées (si nécessaire)
Repositionnement basé sur les vTargets
L’identifiant de la cible est automatiquement reconnu grâce à son motif, éliminant tout risque de confusion lors de la sélection du point cible ou de la saisie de l’ID. La configuration est possible avec seulement deux cibles.
Détection et mesure automatique du centre
- Scan entièrement autonome : jusqu’à 25 m
- Visée approximative de la cible : jusqu’à 40 m
- Résistant à l’inclinaison jusqu’à 45° (selon la distance)
Conseil :
- Sélection automatique des meilleurs points de cible
- Peut également être utilisé pour des vérifications automatiques de configuration
Auto repositionnement avec les vTargets
Placez l’instrument au centre des cibles et orientez le perpendiculairement à celles-ci, avec une tolérance allant jusqu’à 45°. Il est recommandé d’utiliser au moins trois cibles pour une meilleure précision. À noter que la détection des vTargets peut être influencée par les conditions d’éclairage. En cas de faible luminosité et à courte distance, utilisez le projecteur intégré de l’instrument pour améliorer la visibilité.

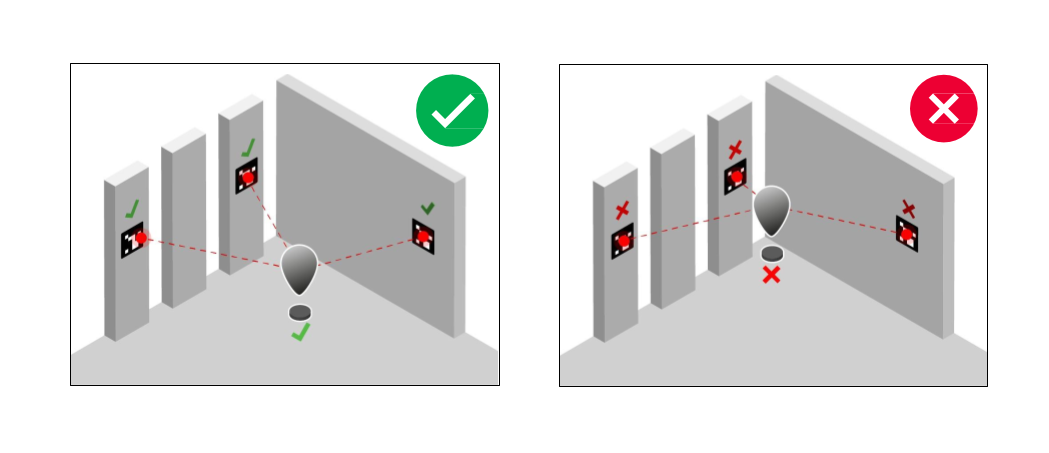

Les bonnes pratiques :
- Placez l’instrument au centre des cibles
- Positionnez l’instrument perpendiculairement aux cibles (jusqu’à 45°)
- Il est recommandé d’utiliser au moins 3 cibles.
Configuration :
- Placez les vTargets autour de l’instrument
- Capturer les vTargets
- Déplacez l’instrument
- Nouvelle configuration → vTargets
Repositionnement automatique avec les vTargets
L’instrument se repositionne automatiquement pour garantir la meilleure ligne de visée, facilitant ainsi le repositionnement et la vérification de la configuration.
Facile et pratique :
- Élimine le principal point de friction pour de nombreux utilisateurs
- Gagnez du temps et réduisez les erreurs lors du déplacement de l’instrument
- Détection automatique et visée vers de nouvelles cibles virtuelles jusqu’à 25 m (40 m en champ de vision)
- Ne jamais utiliser un mauvais identifiant de point cible
- Vérifications automatiques de configuration
- Déplacez-vous plus souvent pour éviter les lignes de vue bloquées
Dernière configuration utilisée
Vous pouvez réutiliser la dernière position de l’instrument du projet en cours, à condition que la dernière mesure de la configuration précédente ait été effectuée il y a moins de deux heures et que l’instrument n’ait pas été déplacé.
