Leica iCON Trades : Comment prendre des mesures
Leica iCON iCS50 : la prise de mesure
Sélectionnez la fonction mesure
Après avoir allumé votre station Leica iCON iCS50 et l’avoir connecté à votre tablette, ouvrez l’application Leica iCON Trades.
Depuis l’application, sélectionnez :
- Nouvelle tâche
- Commencer
Vous pouvez également accéder à vos précédents projets.
Définissez votre flux de travail
Mesures 2D Horizontal
- Les mesures sont projetées sur un plan 2D horizontal
- Utilisé pour : plans d’étage, plans de plans de travail de cuisine…
Mesures 2D Vertical
- Les mesures sont projetées sur un plan 2D vertical
- Utilisé pour : façades/murs, crédences de cuisine…

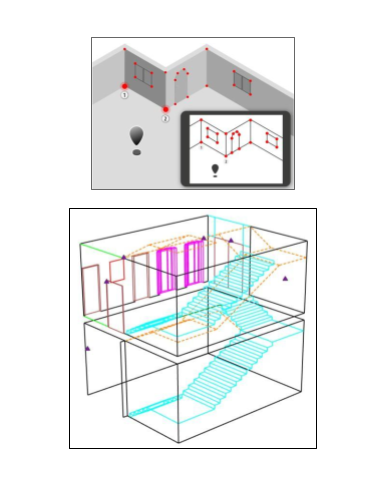

Mesures 3D
- Les mesures sont stockées en 3D
- Utilisé pour : relevé complet d’une pièce, objets complexes…
- Les plans de projection sont compris
Auto-nivellement
- Nécessaire pour compenser l’inclinaison pendant les mesures
- Technologie totalement nouvelle basée sur la valeur de gravité
- Plage : jusqu’à 3°
- Temps de compensation : moins de 10 secondes.
Interface utilisateur
Vue 50/50
- Vue 50/50 entre « vue complète en direct » et « vue complète du dessin »
Vue complète en direct
- Double-cliquez sur le petit aperçu pour passer à l’affichage du dessin
- Disponible uniquement lorsque l’instrument est connecté

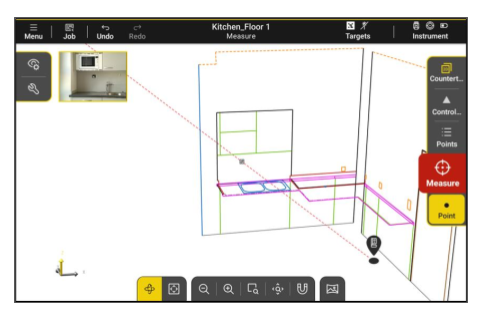

Vue complète du dessin
- Double-cliquez sur le petit aperçu pour passer à la vue en direct
Prise de mesure : étape par étape
Sélectionnez une couche
- Afficher ou masquer les calques
- Verrouiller et déverrouiller les calques
- Mesurer un point de contrôle en sélectionnant la couche Points de contrôle
Sélectionnez le type de cible
- Nécessaire pour que l’instrument « comprenne » quelle méthode de pointage doit être utilisée
Sélectionnez le type d’objet
- Sélectionner une caractéristique à créer pendant les mesures
- Définir l’étiquette du point suivant
- Capturer une photo pendant la mesure
- Recouper automatiquement les angles (polyligne uniquement)

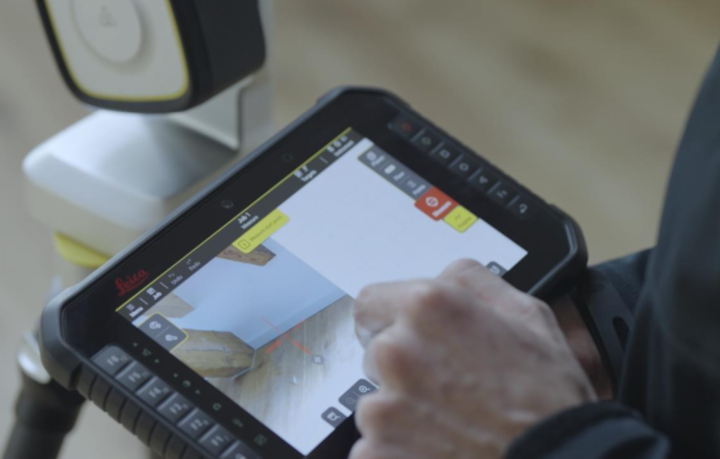

Définissez votre objectif
- Tapez pour viser
- Balayez vers le haut/bas/gauche/droite pour déclencher un large mouvement
- Utilisez les boutons ou pincez pour zoomer
- Déplacez et relâchez le réticule pour une visée précise
Prenez vos mesures
- Si le réticule clignote, l’instrument n’est pas prêt à mesurer
- Si le bouton Measure est grisé, vérifiez la cible sélectionnée

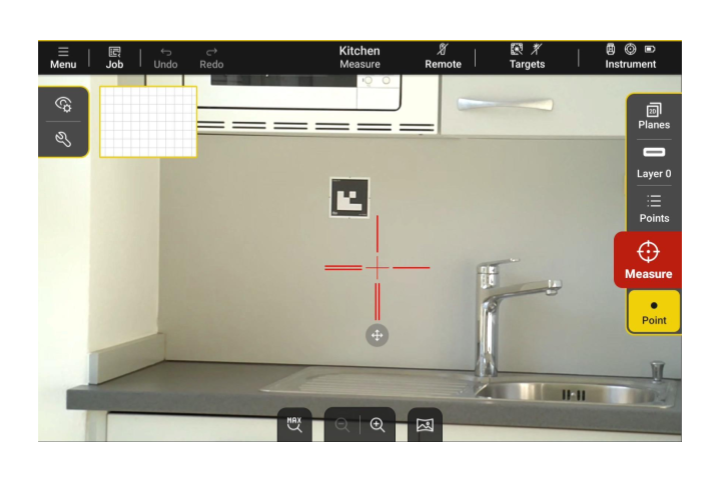

Visez avec la vue panoramique
Avantages :
- Accélération de la visée (180 degrés/s)
- Accélération de la recherche de la cible (tapez pour déplacer et rechercher)
Fonctions avancées
- Accéder aux photos panoramiques : Ecran principal de la mesure > Tableau de bord du projet > Structure des dossiers en dehors de l’application
- Remesurer : Corriger une mesure erronée
- Auto intersection : Calculer automatiquement l’intersection nette lors de la mesure d’une polyligne
- Collerette : Relier de nouveaux objets à des objets existants
- Liste des points : Passe en revue tous les points du travail
