Leica iCON Trades : Outils de mesure et CAO
Leica iCON iCS50 et outils de CAO
Sélectionnez le menu « Outils »
Il existe des fonctions supplémentaires pour compléter le flux de travail.
Vous avez le choix entre 37 outils :
- 5 outils de configuration
- 7 outils de mesure
- 6 outils de marquage
- 7 outils de création
- 12 outils d’édition
La disponibilité dépend des licences logicielles actives.
Outils de CAO : Comment les utiliser ?
Appuyez pour démarrer un outil
Suivez les instructions
Utilisez les actions

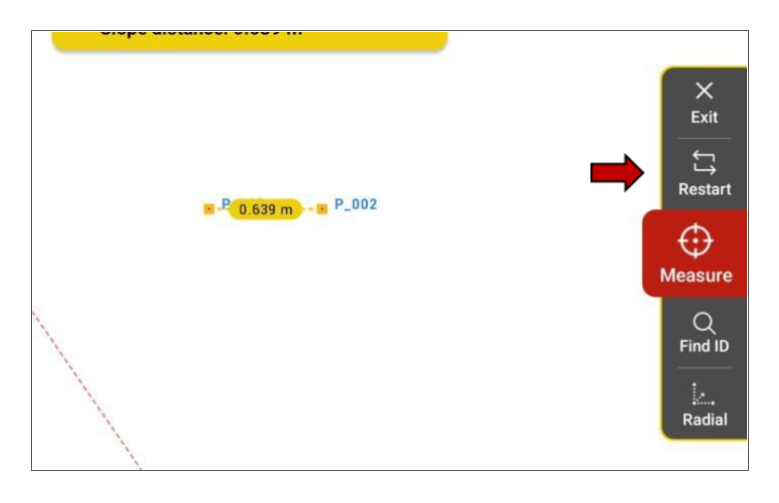

Pour fermer l’outil, appuyez sur le bouton « Quitter » dans la barre d’actions ou sélectionnez un autre outil dans le menu. Toutes les modifications sont enregistrées automatiquement.
Mesures des distances, angles, surfaces et volumes

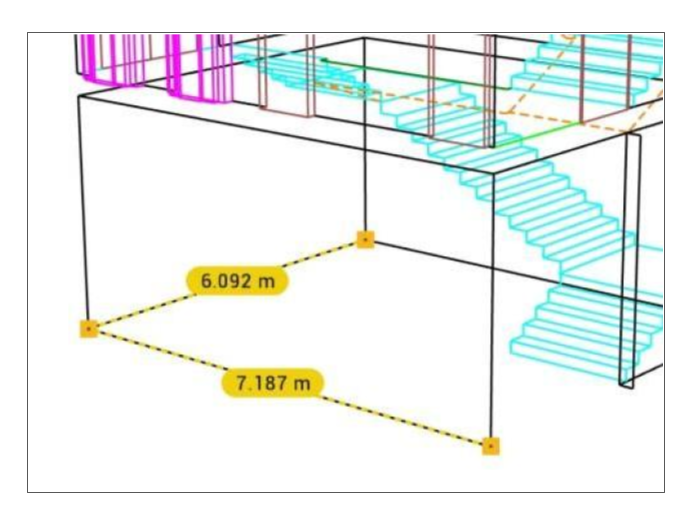

Mesures des distances
Vérifiez la distance horizontale, la distance en pente, la pente et la différence de hauteur.
Mesures d’angles
Mesurez les angles internes et externes entre 2 lignes ou 3 points.
Mesures de distances perpendiculaires
Mesurez la distance perpendiculaire entre un point et une ligne.
Mesures de surfaces
Mesurez l’aire 2D et 3D de n’importe quelle forme.
Mesures de volumes
Mesurez le volume de la boîte avec une hauteur mesurée ou définie manuellement.
Mesures d’élévations
Mesurer la différence de hauteur entre un point de référence et plusieurs autres points.
Scan linéaire : Mesurer de manière autonome des lignes avec un intervalle spécifique
Horizontal 360°

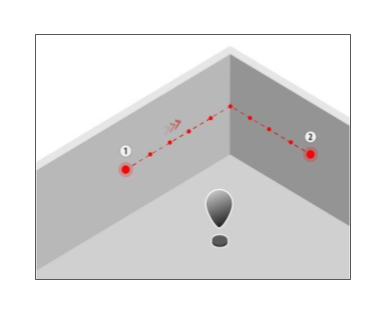

Horizontal Point à Point
Incliné
Vertical perpendiculaire 360°
Vertical Point à Point

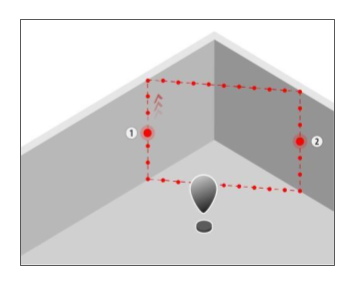

Libre vertical à 360°
Scan de surface : Mesurer de manière autonome une grille de points avec un intervalle spécifique
Rectangulaire

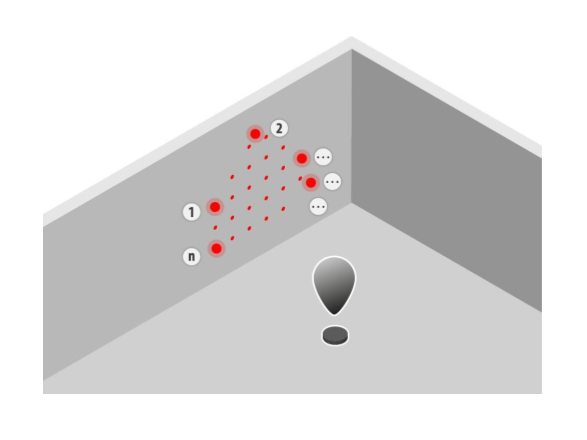

Polygone

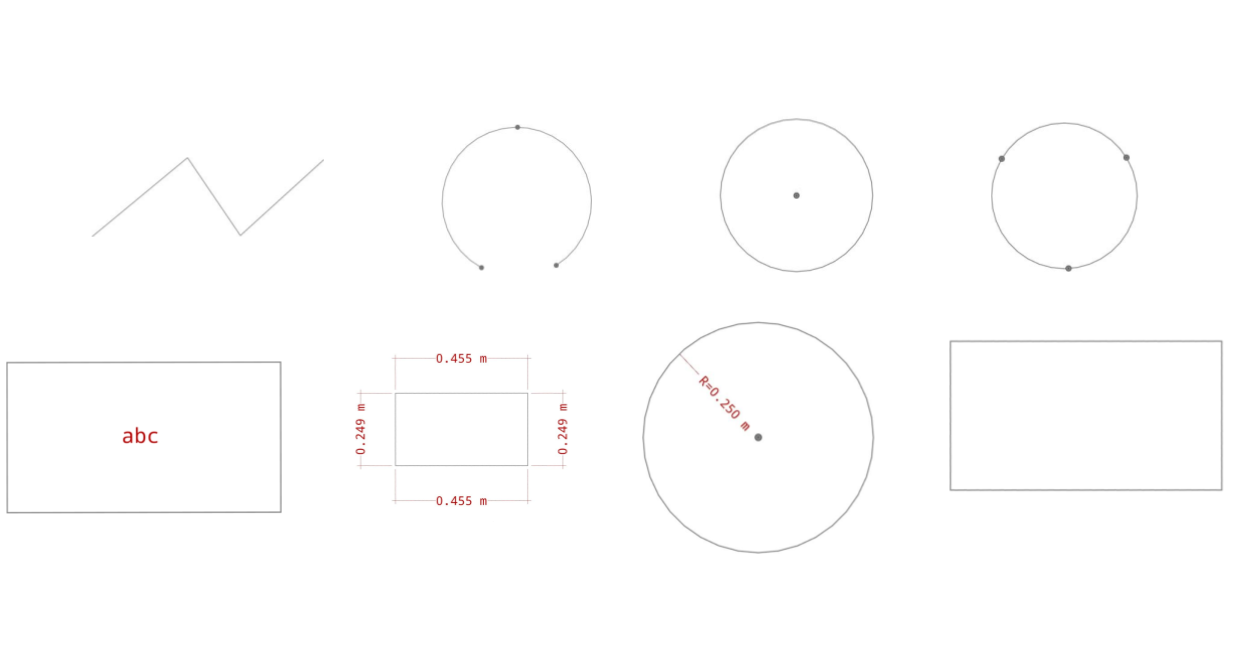

Outils CAD : Créer de nouveaux objets
Pour créer de nouveaux objets, cliquez sur « Mesure », puis sélectionnez « Créer ». Vous pourrez ainsi générer les éléments suivants :
- Polyligne
- Arc de cercles (3 points)
- Cercle (1 point)
- Cercle (3 points)
- Rectangle
- Zone de texte
- Dimension linéaire
- Dimension du rayon
- Dimension angulaire

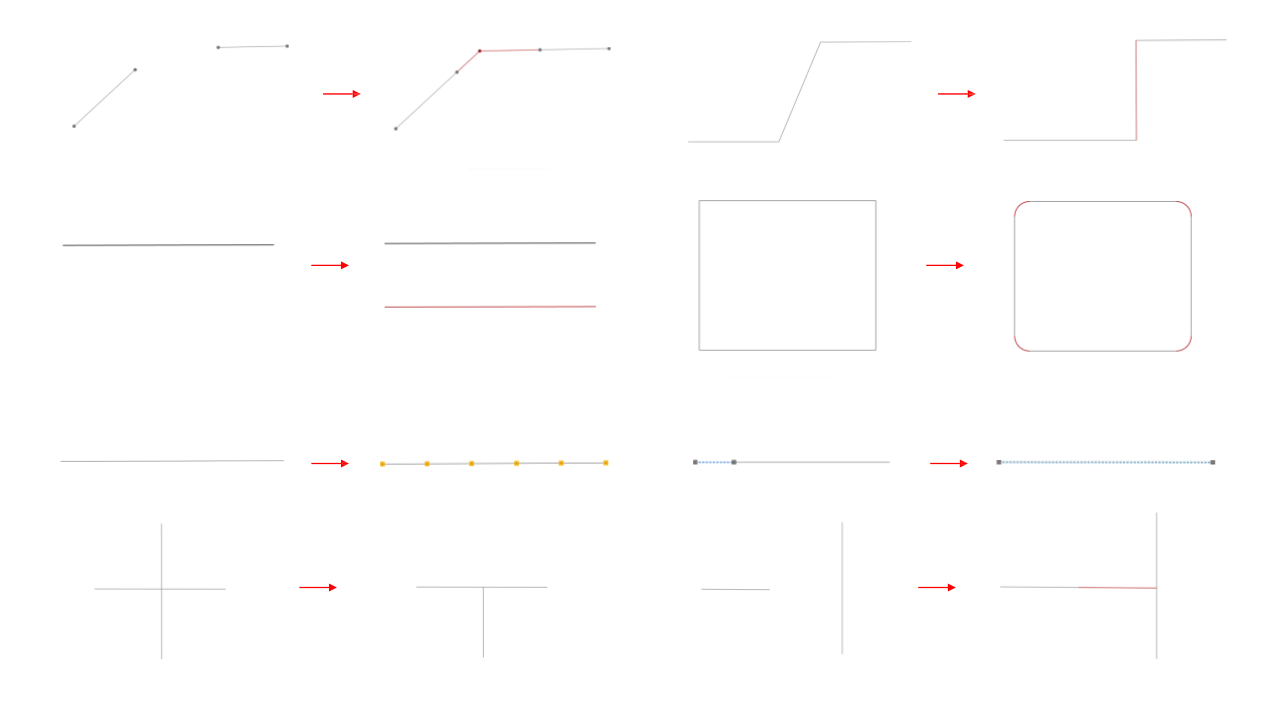

Outils CAD : Modifier les objets existants
Pour modifier des objets existants, cliquez sur « Mesure », puis sélectionnez « Modifier ». Vous pourrez ainsi ajuster les éléments suivants :
- Intersection
- Coin caché
- Décalage
- Rayon
- Division
- Jonction
De plus, vous pourrez apporter des modifications en rognant, en étendant, en alignant le dessin ou en insérant un objet.
Outils favoris
Les outils favoris vous permettent de choisir jusqu’à 8 outils, toujours visibles à l’écran, offrant un accès rapide et une personnalisation complète pour une utilisation optimale. Il vous suffit de cliquer sur « Ajouter », puis de sélectionner l’outil, qui sera ensuite facilement accessible dans la barre d’outils latérale.
