Leica iCS50 : Travailler avec des plans 2D
Leica iCON Trades et plans 2D
Plans 2D horizontaux et plans 2D verticaux
2D Horizontal
Toutes les données collectées sont projetées sur un plan horizontal, indépendamment de la hauteur à laquelle elles ont été mesurées.
Cette méthode est particulièrement utilisée pour des applications telles que les plans de travail et les plans de sol, où seules les dimensions en deux dimensions sont nécessaires.
2D Vertical
Toutes les données collectées sont projetées sur un plan vertical.
Cette méthode est utilisée lorsqu’il est nécessaire de travailler sur des surfaces verticales, comme les crédences, les façades ou les ouvertures. Elle permet de représenter fidèlement les éléments mesurés dans un seul plan
Plans 2D : Comment les créer depuis l’écran d’accueil ?
Plans 2D : Création étape par étape
- Appuyez pour changer le mode de projection actif
- Afficher ou masquer les plans (vue 3D)
- Créer un nouveau plan
- Renommer ou supprimer des plans
Il est possible de créer plusieurs plans horizontaux et verticaux dans un même projet !
Travailler avec des plans 2D et des plans 3D :

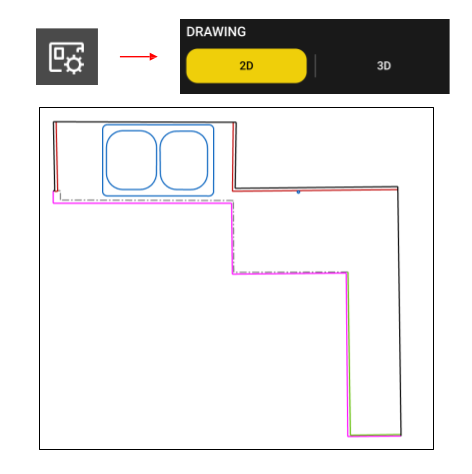

Vues 2D
- Uniquement 1 plan visible
- Vue toujours de face/du dessus d’un plan

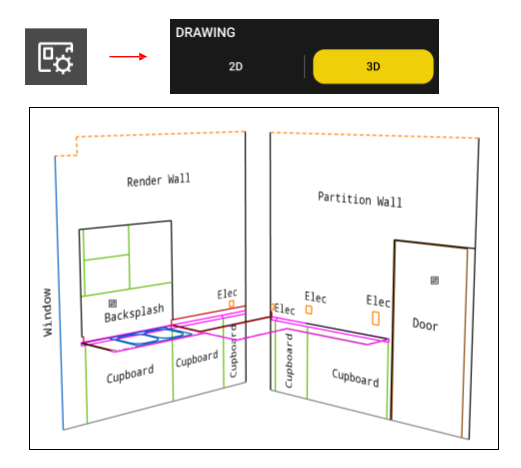

Vues 3D
- Tous les plans peuvent être affichés ensemble
- Les mesures non projetées peuvent être visibles
Vues 2D
Vues 3D
- Les points de contrôle ne sont pas visibles en vue 2D
- Un message d’information s’affiche à l’écran
- Toujours stockés en tant que points 3D
- Utile pour déplacer votre appareil
Création de plans : Étape par étape
Horizontal
- Sélectionner « Start » depuis l’écran du projet
- Sélectionner 2D horizontal
- Commencer à mesurer
- Le 1er point définit le plan de projection
- Le 2ème point définit l’alignement du dessin
Vertical
- Sélectionner « Start » depuis l’écran du projet
- Sélectionner 2D vertical
- Commencer à mesurer
- Le 1er et le 2ème point définissent le plan de projection
